隨著Intel於5月中發表第10代桌上型處理器過了1個多月,
各主機板品牌推出不少Z490與B460產品,網路上已有不少測試文章,
本篇是風大第三款Intel Z490主機板分享,品牌為MSI,
完整型號為MEG Z490 UNIFY,屬於高階Z490定位。

本篇評測影片版連結:https://youtu.be/wQNuSWGESYQ
UNIFY尺寸為ATX,主要配色為黑色,搭載Intel最新Z490晶片組,
ID設計走得是低調質感路線,板上沒有華麗炫目的RGB燈號,
取而代之得是金屬髮絲紋路的質感,此設計應該會有不少的喜好族群。
MSI身為三大主機板廠之一,目前台灣市場可查到共推出9款Z490主機板,
MEG系列還有兩款價位更高的版本,分別為ACE與GODLIKE。

UNIFY左下:
3 X PCI-E Gen3 X16,搭載PCIe鋼鐵裝甲,避免顯卡彎曲與EMI干擾,
2 X PCI-E Gen3 X1、3 X M.2 SLOT支援PCI-E Gen3 X4與Shield Frozr散熱,
Realtek ALC1220 7.1聲道音效晶片,支援Audio Boost HD音效技術,
搭配高音效電容,並有ESS SABRE9018Q2C DAC音效晶片。

UNIFY右下:
右下為智能按鈕,開機、重置、安全啟動、加速風扇轉速與LED控制等功能,
旁邊有除錯燈號,搭配起來很方便裸機時使用,Z490晶片組上方覆蓋大面積散熱片。

UNIFY右上:
DDR4支援2133~2933、3000~4800(OC),支援DDR4 Boost提升超頻能力,
24PIN電源輸入左方有前置USB Type-C插槽,提供更高速的傳輸介面。

UNIFY左上:
左方有龍魂圖案浮雕,隨著光線不同也會有不同的線條表現,整體質感相當好,
採用16相ISL數位供電,90A智慧型功率模組與鈦金電感,提供極限超頻的高穩定性。
左上方搭配兩個8Pin電源輸入,上方供電模組採用標有MEG字樣的散熱片。

左方採用全覆蓋式IO鋁合金上蓋與加大散熱片設計,提供最大散熱面積,
搭載7W / mK導熱墊與熱導管連接兩組MOS加強散熱速率,
結合ZERO Frozr散熱技術,內建主動式散熱小風扇,有效降低MOS溫度與挑戰極限。

IO由左到右配置:
Clear CMOS按鈕 / Flash BIOS按鈕 / PS/2 Combo / 2xUSB 2.0 /
3xUSB 3.2 Gen2 / 2xUSB 3.2 Gen1 / USB 3.2 Type-C Gen2 /
2.5G Lan / 2xWiFi Antenna / 1xSPDIF_Out / 5x鍍金音源接頭。

由於UNITY是目前MSI第3高階定位Z490主機板,配件也相當豐富。

本篇超頻使用BIOS內設定,首先來到OC頁面,
將CPU Ratio調整為51可將手邊8核心16執行緒10900K全核運作5.1GHz,
不過使用者在實際操作時,要考慮到自身散熱器能力與CPU體質再做電壓微調,
DRAM Frequency也就是DDR4時脈調整為4533,電壓調整至1.500V。

Memory Try It!是一項便利的超頻技術:
對於不熟超頻調校著使用者,此選項可以更快速找出手上DDR4的超頻體質,
進階使用者可以初步試過大概超頻體質後,再手動調校CL參數與電壓。

MSI Dragon Center專用軟體:
以往風大都是在評測筆電才會使用到此軟體,主機板部分左方可見提供3種功能,
USER Scanenario提供5種模式,讓使用者依照喜好或使用環境來設定所需模式。

Monitor可即時了解主要的硬體狀態,右上角有Hardware Monitor小視窗可開啟。

測試平台
CPU: Intel Core i9-10900K
MB: MSI MEG Z490 UNIFY
DRAM: Thermaltake WaterRam RGB DDR4 3200 8GX2
VGA: MSI GeForce RTX 2070 SUPER GAMING X TRIO
SSD: Toshiba XG6 M.2 1TB
POWER: Thermaltake Toughpower Grand 1200W
Cooler: MSI Core Frozr XL
OS: Windows 10 更新至Bulid 18363.815
CPU將i9-10900K超頻全核5.1G,DDR4超頻4533 CL19 25-25-54 2T,
後方括號為i9-10900K預設值效能做對比。
CPUZ 1.92.0:
單線執行緒 => 617.5 (601.6),
多工執行緒 => 7773.2 (7488.4)

CINEBENCH R15:
CPU => 2735 cb (2684),
CPU(Single Core) => 221 cb (225)

CINEBENCH R20:
CPU => 6483 cb (6405),
CPU(Single Core) => 531 cb (529)

FRYRENDER:
Running Time => 1m 20s (1m 22s),
x265 Benchmark 2.1.0 => 83.0 FPS (80.22 FPS)

PCMARK=> 8052 (7539)

預設值單核Turbo達5.1G,雙核Turbo Boost MAX 3.0達5.2G,全核Turbo時脈4.8G,
Thermal Velocity Boost這項技術在低於70度以下才會運作,
啟動後可讓單核最高5.3G,全核最高4.9G,要達到有些難度或可用時間較短。
10900K預設值全核4.8~4.9G,超頻全核5.1G後在多工確實有效能增加,
不過增加幅度不算太大,這部分使用者需要去考量是否超頻或預設即可。
單核測試在超頻後差不多或是有些較低一點,因為預設值時脈就已經很高,
MSI Core Frozr XL空冷可以超頻至全核5.1G通過所有測試沒當機,表現算已經很不錯,
若想要更低溫度表現或挑戰更高的時脈,建議用360一體式水冷會更好。

DDR4 4553 CL19 25-25-54 2T,
AIDA64 Memory Read – 57743 MB/s

手邊兩款DDR4 3200與3600皆有超頻至4533~4600穩定的水準,
MSI中高階主機板在DRAM相容性與超頻能力表現都相當出色。

接著是10900K超頻後對於3D效能的表現,此回採用高階顯卡做測試,
全名為MSI GeForce RTX 2070 SUPER GAMING X TRIO。
高階顯卡因散熱器較為巨大且豪華,左下有附上MSI顯卡支撐器。

配色採用鐵灰與黑色相間,風扇周圍造型設計也可讓質感大幅提升,
印象中MSI從10幾年前就開始自製卡,散熱設計讓外型具有獨特的特色。
左方風扇因要留有NVLink(SLI)設計所以為8.5cm,其餘兩風扇為9.5cm,
尺寸328 x 140 x 56.5 mm,重量約為1522g,需要符合長度的機殼才可安裝。

擁有低負載下風扇停止運轉的ZERO FROZR智能停轉技術,保持無噪音環境,
TRI-FROZR散熱設計,雙滾珠軸承的3組TORX 3.0風扇,葉片擁有特殊弧形與龍鰭扇葉,

中央風扇周圍共有4組發光區域,支援RGB Mystic Light技術可搭配MSI軟體調整LED燈效,
也可與其他組件連動,也支援上方介紹的Dragon Center可一鍵優化顯卡效能。
顯卡厚度會用到3個PCIe插槽,不過現在主機板設計幾乎都是錯開,
主PCIeX16底下是2個PCIeX1,若有二張顯卡還是可裝在第2個PCIex16插槽。

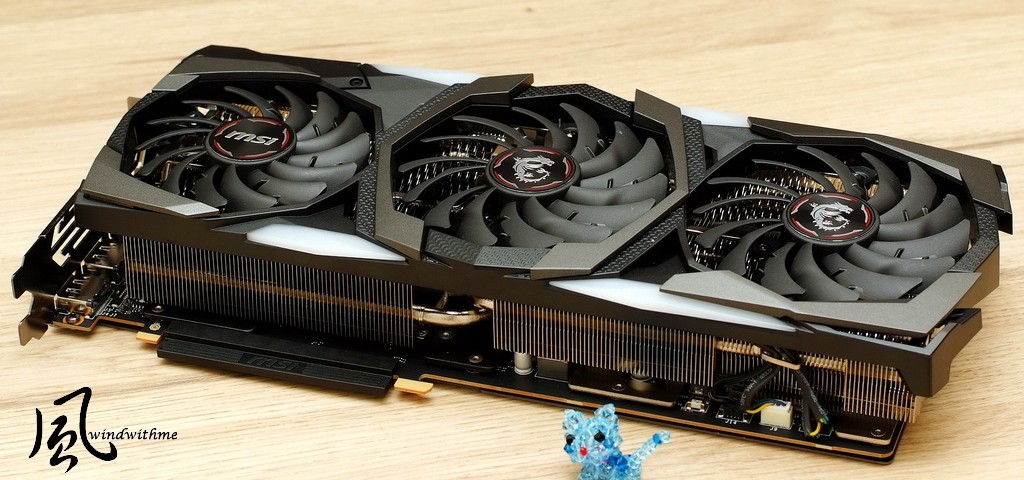

礙於保固在此就不拆解顯卡散熱模組,正面風扇下方可隱約看到波浪型鰭片,
內部電源零組件採專用鋁板散熱,並將散熱片與PCB用多組螺絲固定防止PCB板彎曲,
並搭配鍍鎳銅底座與集中式熱導管,以上有助於提供更高的散熱效率。

OUTPUT DisplayPort x 3 (v1.4)與HDMI 2.0b x 1。

動力學概念背板標榜讓顯卡更加堅固,內側有導熱膠與氣孔設計加快散熱效率。
鐵灰色加上金屬髮絲紋路設計,確實讓背面外型與質感也非常地好。
先前分享過ASUS ROG Strix RTX 2080Ti 11G GAMING,同樣標榜三風扇與高階散熱設計,
不過MSI GAMING X TRIO散熱模組在風扇外型與燈號設計更為好看,
內部熱導管設計更精緻,後面背板質感更佳,應該是目前顯卡市場中散熱器最高階的設計。

MSI Dragon Center可同時支援MSI主機板與顯示卡,
顯示當下硬體狀態也有調整選項,讓超頻效能調校更為方便,
2070 SUPER GAMING X TRIO預設GPU時脈1800MHz / GDDR6時脈14Gbps。

MSI Afterburner顯卡軟體,印象中這軟體也有10年以上的歷史,
能透過Android/iOS系統的手機來做無線操控,也有遊戲中錄影的功能,
內建超頻功能,另有Kombustor來顯卡測試的項目,此外硬體狀態監控功能非常詳盡。

接著是10900K超頻全核5.1G搭配DDR4 4533來做3D效能測試:
3DMARK Time Spy => 10628。

VRMARK => 15050。

以下測試會以2K解析度為主,括號後面提供1080P與4K數據做為對比。
UNIGINE 2沒有2K解析度選項,1080P直接跳4K做測試,
4K OPTIMIZED MEDIUM => 8428 (1080P MEDIUM => 19358)

FINAL FANTASY XIV : Shadowbringers –
2560 X 1440 HIGH=> 19363 (1080P:23524,4K:9934)

FAR CRY 5 極地戰嚎5,將3D特效為極高模式,
2560 X 1440幀數 => 最低94、最高120、平均104。
(1080P幀數 => 最低124、最高164、平均144)
(4K幀數 => 最低51、最高66、平均56)

PLAYERUNKNOWN’S BATTLEGROUNDS 絕地求生:
3D特效都開到超高,開始角色設定畫面,2560X1440 => 150 FPS,
(1080P => 234 FPS,4K => 74 FPS)

Monster Hunter: World 魔物獵人 世界,3D特效開到最高,
進入遊戲一開始場景畫面,2560X1440 => 58 FPS,
(1080P => 88 FPS,4K => 30 FPS)

Tom Clancy’s Rainbow Six Siege 虹彩六號:圍攻行動,
影像設定超高,2560 X 1440 FPS=>最低214、最高331、平均269。
(1080P FPS => 最低275、最高484、平均365)
(4K FPS => 最低130、最高177、平均151)

Battlefield V 戰地風雲5,畫面品質:最高,DX12選項開啟,
進入遊戲練習模式開始畫面,2560X1440 => 95 FPS,
(1080P => 141 FPS,4K => 39 FPS)

nVIDIA RTX 2070 SUPER目前算是高階等級的GPU,以上幾個測試可以得知:
特效開到最高的狀態下,就算是戰地風雲5或魔物獵人這2款所需3D極高的遊戲,
2K解析度應該都可以順暢運作,4K解析度對於少數重量級3D遊戲需要降低一些特效,
開到中等以上3D特效還可以順暢運作,要4K高特效能再提升需要期待於下一代GPU。

FurMark主要為GPU燒機測試,室溫約30度:
1080P FPS => 最低118、最高192、平均188,
運作FurMark得到待機32度與全速65度。

目前氣溫接近夏天,同配備測試燒機溫度會比冬天時再高個5度比上,
不過TRI-FROZR散熱設計應該是目前顯卡市場中最強的散熱系統,
燒機時溫度表現也讓人滿意,因為轉速不高,很靠近風扇也聽不太到噪音,
就算手動調到高轉速,發出的噪音量也不會太大,還在可接受的範圍內。

MSI GAMING X TRIO系列目前從2070 SUPER到2080Ti皆有支援,
比起其他兩大品牌同級3風扇顯卡,價格其實也不貴,可惜只有4年保比起其他5年保少1年,
若是機殼夠大可安裝的話,想要顯卡有高質感、外型好看、散熱用料與等級更強的設計,
加上專屬軟體支援度與功能也很出色,那GAMING X TRIO系列是一個非常值得列入考慮的選擇。

前幾天將MSI MEG Z490 UNIFY測試完畢,發現官網又陸續公布2個新BIOS,
主要是改善M.2功能與記憶體相容性,BIOS選項增加3個Memory選項,有助於追求極限,
調校了一下手上這兩對DDR4最高大概落在4600左右,就沒有再更新測試內容,
MSI主機板對於超頻穩定度與相容性其實很出色,對於BIOS更新也算很勤,
Z490 UNIFY在MOS散熱片中加裝小風扇,超頻全核5.1G運作CINEBENCH僅有42度的優異表現。

近幾年大多是分享MSI筆電為主,較少測試有關板卡類型的產品,
以往對MSI顯卡印象是很有自家的設計特色,尤其是高階自製的顯卡,
主機板產品也在這幾年越來越進步,推出更多款系列且有最高階GODLIKE代表作,
在三大廠中MSI保持著自身的特色,希望板卡產品也能一直進步提供給市場更多更好的選擇,
以後若有時間風大會再分享MSI相關新品,下一篇測試可能是高階電競筆電或是AMD B550主機板!
